XLB13500R71
Produktnummer:
ILXLB13500R71
Produktinformationen "XLB13500R71"

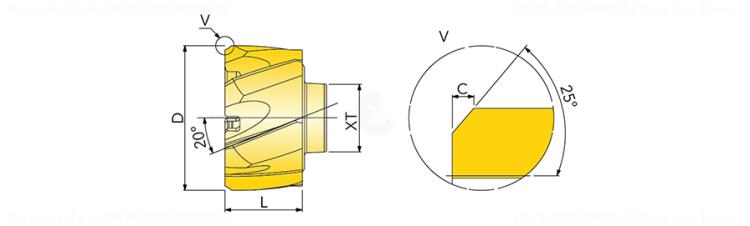

Reibkopf XLB_ |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5101114 |
| J21 | Identifizierende Bestellnummer | XLB13500R71 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-126 |
| BLD | Bildkennung | 5 |
| A11 | Schneidendurchmesser 1. Stufe, min. bzw. Nenndurchmesser | 13.5 mm |
| B5 | Gesamtlänge | 12 mm |
| B6 | Schneidenlänge, max. | 9.3 mm |
| B8 | Anschnittlänge | 1.07 mm |
| D1 | Anzahl Schneiden | 6 |
| D2 | Drallrichtung | L - Drall-Richtung links |
| D3 | Drallwinkel | 20 Grad |
| D7 | Masse (Gewicht) | 0.011 kg |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Anschnittwinkel | 25 |
| F1 | Schneidrichtung | R - rechts |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| DXF |
