XLB13000R71 IN2005
Produktnummer:
ILXLB13000R71 IN2005
Produktinformationen "XLB13000R71 IN2005"

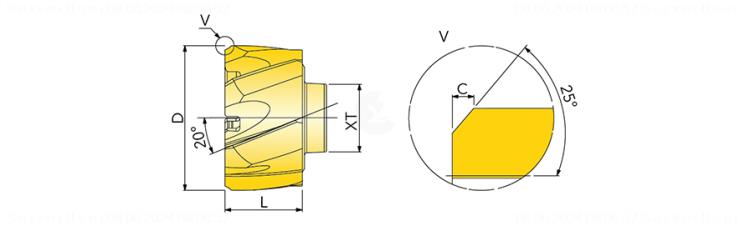

Reibkopf XLB_ |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5101112 |
| J21 | Identifizierende Bestellnummer | XLB13000R71 IN2005 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-126 |
| BLD | Bildkennung | 5 |
| A11 | Schneidendurchmesser 1. Stufe, min. bzw. Nenndurchmesser | 13 mm |
| B5 | Gesamtlänge | 9.3 mm |
| B8 | Anschnittlänge | 1.07 mm |
| D1 | Anzahl Schneiden | 6 |
| D2 | Drallrichtung | L - Drall-Richtung links |
| D7 | Masse (Gewicht) | 0.012 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| G2 | Werkzeugart | 0 - für Durchgangs- und Sackloch |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 3 - mit Kühlschmierstoff-Austritt axial schräg |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
| H4 | Werkzeugausführung | H - Voll-Hartmetall |
| H5 | Beschichtung / Oberfläche | TiAlN |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
