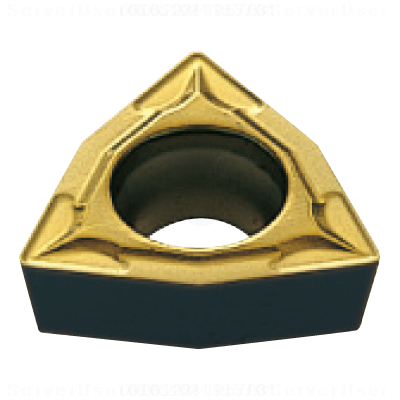

WCMT020102 UE6110
Produktnummer:
MIWCMT020102 UE6110
Produktinformationen "WCMT020102 UE6110"
WSP Drehen (Positiv) |
||
---|---|---|

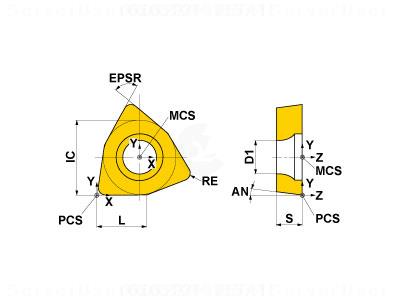

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 426239 |
J21 | Identifizierende Bestellnummer | WCMT020102 UE6110 |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-76 |
BLD | Bildkennung | 7 |
A1 | Eckenwinkel Schneidplatte | 80 Grad |
A2 | Normalfreiwinkel, Hauptschneide | 7 Grad |
B3 | Eingeschriebener Kreis | 3.97 mm |
C1 | Schneidkantenhöhe | 1.59 mm |
D1 | Eckenradius | 0.2 mm |
DIM | Indikator für Maßsystem | 0 |
E41 | Schneidenausführung | E - gerundet |
E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
F1 | Schneidplattenausführung | N - Neutral |
F2 | Anzahl Nutzungsmöglichkeiten | 3 |
G1 | Toleranzklasse | M - M |
G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
G6 | Befestigungslochdurchmesser | 2.3 mm |
H3 | Schneidstoffbezeichnung des Herstellers | UE6110 |
H6 | Ausführung und Anzahl bestückter Schneidenecken | S - Solid |
ISISO | ISO-Merkmal | 1 |
J11A | Normbezeichnung ANSI | WCMT1.210.5 |
Has3D | Generierte 3D Grafik | 1 |
