VC4STBR0040T0130N15
Produktnummer:
MIVC4STBR0040T0130N15
Produktinformationen "VC4STBR0040T0130N15"
Kugelkopffräser, kurze Schneidenlänge, 4 Schneiden |
||
|---|---|---|

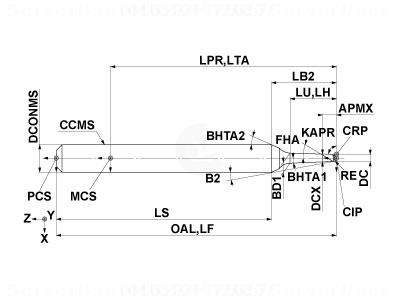

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 255370 |
| J21 | Identifizierende Bestellnummer | VC4STBR0040T0130N15 |
| NSM | Normnummer Sachmerkmal | DIN4000-82 |
| J3 | Firmenkennung | MI - Mitsubishi |
| BLD | Bildkennung | 7 |
| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 0.8 mm |
| A2 | Schneidendurchmesser 2 | 0.88 mm |
| A5 | Halsdurchmesser | 0.88 mm |
| B2 | Schneidenlänge, max. | 2 mm |
| B3 | Kraglänge | 19 mm |
| B5 | Gesamtlänge | 60 mm |
| B6 | Kopflänge | 15 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0060 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 6 mm |
| C31 | Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | h6 |
| C32 | Aufnahmedurchmesser, oberes Abmaß | 0 mm |
| C33 | Aufnahmedurchmesser, unteres Abmaß | -0.008 mm |
| D11 | ISO Fräsertyp | L - Walzenstirn-,Schaftfräser |
| DIM | Indikator für Maßsystem | 0 |
| E3 | Rückspanwinkel | 0 Grad |
| F1 | Schneidrichtung | R - rechts |
| F21 | Anzahl wirksamer Schneiden, umfangseitig | 4 |
| F22 | Anzahl wirksamer Schneiden, stirnseitig | 4 |
| F27 | Anzahl Zentrumschneiden | 4 |
| F3 | Drallrichtung | R - Drall-Richtung rechts |
| F4 | Drallwinkel | 30 Grad |
| G4 | Profilradius 1 | 0.4 mm |
| G5 | Profilwinkel | 3 Grad |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H3 | Schneidstoffbezeichnung des Herstellers | UWC |
| H4 | Werkzeugausführung | H - Voll-Hartmetall |
| H5 | Beschichtung / Oberfläche | VC |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
