TSG 3.0-0.3-HF TB2015
Produktnummer:
ILTSG 3.0-0.3-HF TB2015
Produktinformationen "TSG 3.0-0.3-HF TB2015"
Schneidplatte, CBN Stechwendeplatte zum Hochvorschubdrehen |
||
|---|---|---|

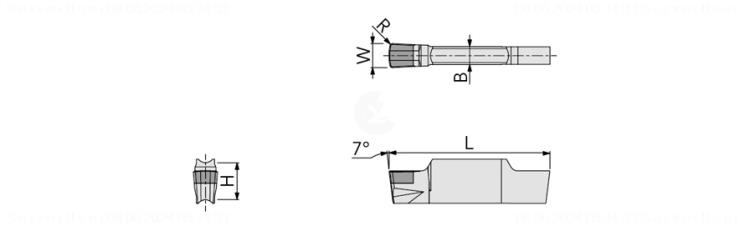

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6314118 |
| J21 | Identifizierende Bestellnummer | TSG 3.0-0.3-HF TB2015 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 5 |
| A1 | Profilform | 5 - Profilform 5 |
| A2 | Stechbreite, Nennmaß | 3 mm |
| A3 | Oberes Abmaß zu A2 | 0.01 mm |
| A4 | Unteres Abmaß zu A2 | -0.01 mm |
| C5 | Eckenradius rechts | 0.3 mm |
| C6 | Eckenradius links | 0.3 mm |
| DIM | Indikator für Maßsystem | 0 |
| E2 | Flankenfreiwinkel rechts | 0 Grad |
| E3 | Flankenfreiwinkel links | 0 Grad |
| E9 | Spanbrecher, Herstellerbezeichnung | HF |
| G1 | Schneidkörperlänge | 20 mm |
| H3 | Schneidstoffbezeichnung des Herstellers | TB2015 |
| H5 | Beschichtung / Oberfläche | CBN |
| J1 | Normnummer | TSG 3.0-0. |
