TMIHN 12C-32-8
Produktnummer:
ILTMIHN 12C-32-8
Produktinformationen "TMIHN 12C-32-8"
TMIHN -C |
||
|---|---|---|

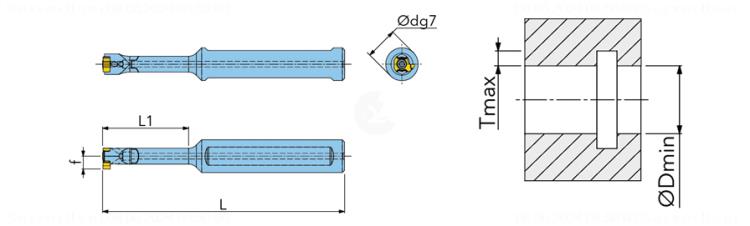

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6186351 |
| J21 | Identifizierende Bestellnummer | TMIHN 12C-32-8 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 17 |
| A2 | Funktionsbreite | 4.7 mm |
| A3 | Funktionslänge | 100 mm |
| A6 | Bohrungsdurchmesser min. | 8 mm |
| B1 | Kopflänge | 32 mm |
| B5 | Gesamtlänge | 100 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 12 mm |
| D7 | Masse (Gewicht) | 0.129 kg |
| DIM | Indikator für Maßsystem | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
