TMIHL 06C-24-6
Produktnummer:
ILTMIHL 06C-24-6
Produktinformationen "TMIHL 06C-24-6"
Vollhartmetall Bohrstangen für flaches Einstechen mit Kühlmittelbohrung bei kleinem Durchmesser TMIHL/R -C |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6250680 |
| J21 | Identifizierende Bestellnummer | TMIHL 06C-24-6 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |

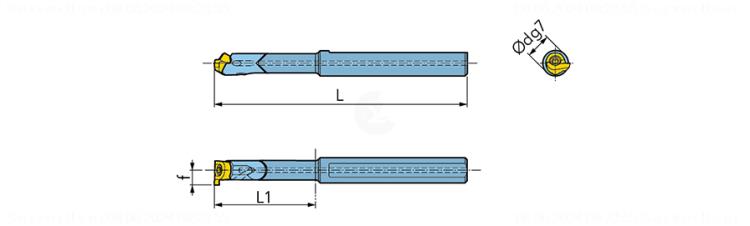

| BLD | Bildkennung | 17 |
| A2 | Funktionsbreite | 3.5 mm |
| A3 | Funktionslänge | 60 mm |
| A8 | Schnitttiefe max. | 1 mm |
| B1 | Kopflänge | 24 mm |
| B5 | Gesamtlänge | 60 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0060 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 6 mm |
| D7 | Masse (Gewicht) | 0.13 kg |
| DIM | Indikator für Maßsystem | 0 |
