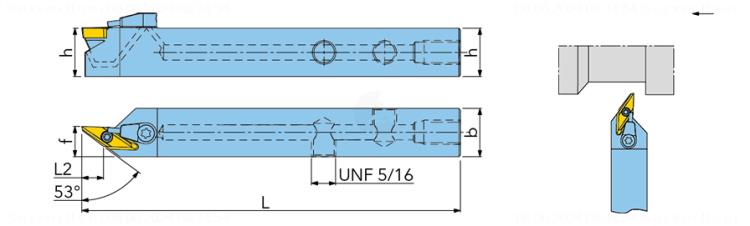

TMB-SVXCR 1212 K11-TB
Produktnummer:
ILTMB-SVXCR 1212 K11-TB
Produktinformationen "TMB-SVXCR 1212 K11-TB"
TMB-SVXCR-TB |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 6184661 |
J21 | Identifizierende Bestellnummer | TMB-SVXCR 1212 K11-TB |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 7 |
A2 | Funktionsbreite | 10 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
A3 | Funktionslänge | 125 mm |
B1 | Kopflänge | 25 mm |
B5 | Gesamtlänge | 125 mm |
C11 | Aufnahmetyp, maschinenseitig | VKT - Vierkantaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C13 | Schaftform | 01 - Klemmhalter mit Vierkantschaft |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 1212 |
C4 | Schafthöhe | 12 mm |
C5 | Schaftbreite | 12 mm |
D7 | Masse (Gewicht) | 0.25 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte | BTVC11_ |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
