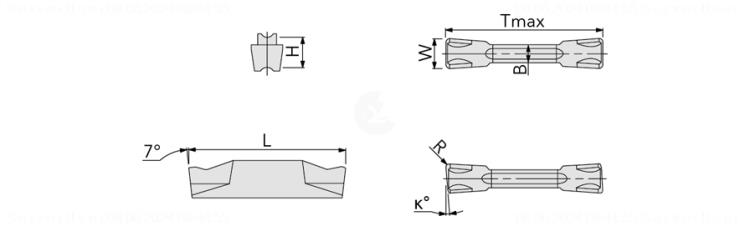

TDC 2-15R TT8020
Produktnummer:
ILTDC 2-15R TT8020
Produktinformationen "TDC 2-15R TT8020"
Schneidplatte, Zweiseitige Schneideinsätze zum Ab- und Einstechen mit "C"-Typ Spanformer |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6000369 |
| J21 | Identifizierende Bestellnummer | TDC 2-15R TT8020 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 3 |
| A1 | Profilform | 3 - Profilform 3 |
| A2 | Stechbreite, Nennmaß | 2 mm |
| A3 | Oberes Abmaß zu A2 | 0.005 mm |
| A4 | Unteres Abmaß zu A2 | -0.005 mm |
| C5 | Eckenradius rechts | 0.2 mm |
| C6 | Eckenradius links | 0.2 mm |
| DIM | Indikator für Maßsystem | 0 |
| E2 | Flankenfreiwinkel rechts | 0 Grad |
| E3 | Flankenfreiwinkel links | 0 Grad |
| G1 | Schneidkörperlänge | 20 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P30-P50 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M30-M50 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | S30-S50 |
| H3 | Schneidstoffbezeichnung des Herstellers | TT8020 |
| H5 | Beschichtung / Oberfläche | TiCN |
| J1 | Normnummer | TDC 2-15R |
