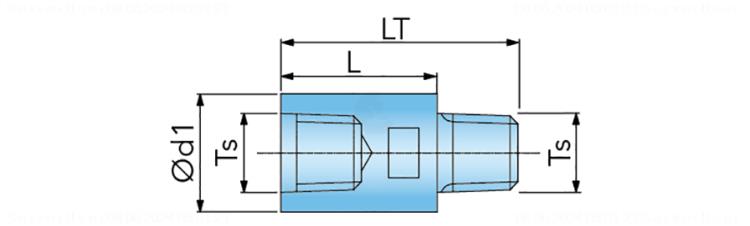

T05T05SA-10
Produktnummer:
ILT05T05SA-10
Produktinformationen "T05T05SA-10"
HM-Verlängerung TS |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 4506661 |
J21 | Identifizierende Bestellnummer | T05T05SA-10 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-89 |
BLDf | Bildkennung | 624124 |
A4 | Bunddurchmesser | 7.6 mm |
B3 | Kraglänge | 25.4 mm |
B4 | Gesamtlänge | 32.5 mm |
C11 | Aufnahmetyp, maschinenseitig | SAI - Schraubaufnahme ISCAR |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0050 |
C51 | Aufnahmetyp, werkstückseitig | SAI - Schraubaufnahme ISCAR |
C52 | Aufnahmeform, werkstückseitig | 01 |
C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C6 | Aufnahmegröße werkstückseitig | 0050 |
D7 | Masse (Gewicht) | 0.022 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Schneidrichtung | R - rechts |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 1 |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
STEP |
DXF |
