SCTCL08CA-06
Produktnummer:
SOSCTCL08CA-06
Produktinformationen "SCTCL08CA-06"
SCTCL08CA-06 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00008991 |
| J21 | Identifizierende Bestellnummer | SCTCL08CA-06 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 6 |

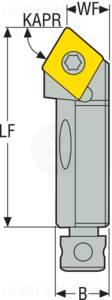

| A2 | Funktionsbreite | 6 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 7 Grad |
| A3 | Funktionslänge | 26 mm |
| A4 | Funktionshöhe | 8 mm |
| A6 | Bohrungsdurchmesser min. | 25 mm |
| B3A | Eingeschriebener Kreis Pos. A | 6.35 mm |
| BLDA | Bildkennung Pos. A | 3 |
| C11 | Aufnahmetyp, maschinenseitig | KKH - Kurzklemmhalteranschluß |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 2.38 mm |
| C2 | Aufnahmegröße, maschinenseitig | 008L |
| C4 | Schafthöhe | 11 mm |
| C5 | Schaftbreite | 7 mm |
| D1A | Eckenradius Pos. A | 0 mm |
| D7 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Einstellwinkel | 60 Grad |
| E3 | Eckenwinkel Schneidplatte | 80 Grad |
| E4 | Orthogonalspanwinkel | 0 Grad |
| E5 | Neigungswinkel | 0 Grad |
| F1 | Schneidrichtung | L - links |
| F5 | Befestigungsart Schneidplatte | S - durch die Bohrung geschraubt mit Befestigungssenkung |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte | CCGT060200 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
