S32T PDZNR 15
Produktnummer:
ILS32T PDZNR 15

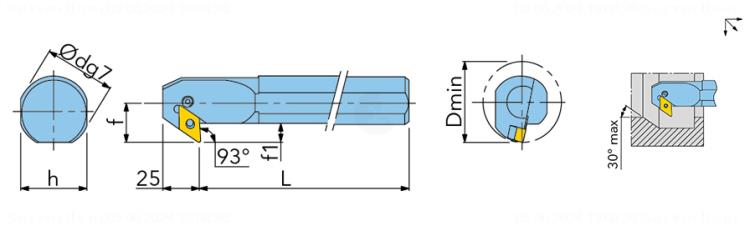

Produktinformationen "S32T PDZNR 15"
S-PDZNR/L |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 3604852 |
J21 | Identifizierende Bestellnummer | S32T PDZNR 15 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 7 |
A2 | Funktionsbreite | 25 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 0 Grad |
A3 | Funktionslänge | 300 mm |
B5 | Gesamtlänge | 300 mm |
BLDA | Bildkennung Pos. A | 3 |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 11 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0320 |
C3 | Aufnahmedurchmesser, maschinenseitig | 32 mm |
C4 | Schafthöhe | 30 mm |
D7 | Masse (Gewicht) | 1.88 kg |
DIM | Indikator für Maßsystem | 0 |
E1 | Einstellwinkel | 93 Grad |
E3 | Eckenwinkel Schneidplatte | 55 Grad |
F1 | Schneidrichtung | R - rechts |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 1 |
J42 | Bezeichnung Schneidplatte | DN_1506_ |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
STEP |
DXF |
