QCTC-0012-0100
Produktnummer:
SOQCTC-0012-0100
Produktinformationen "QCTC-0012-0100"
QCTC-0012-0100 |
||
|---|---|---|

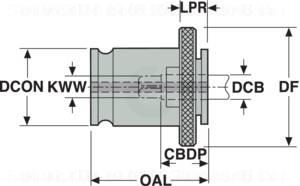

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00061760 |
| J21 | Identifizierende Bestellnummer | QCTC-0012-0100 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-94 |
| BLD | Bildkennung | 1 |
| A1 | Körperdurchmesser | 29.97 mm |
| B3 | Kraglänge | 7.11 mm |
| B5 | Gesamtlänge | 26.5 mm |
| B71 | Funktionslänge | 7.11 mm |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0190 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 19.05 mm |
| C51 | Aufnahmetyp, werkstückseitig | ZYL - Zylinderaufnahme |
| C52 | Aufnahmeform, werkstückseitig | 21 |
| C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
| C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C6 | Aufnahmegröße werkstückseitig | 0055 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 5.59 mm |
| D7 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 0 |
| Has3D | Generierte 3D Grafik | 0 |
