PNCU0503GNFR-P IN10K
Produktnummer:
ILPNCU0503GNFR-P IN10K
Produktinformationen "PNCU0503GNFR-P IN10K"
Schneidplatte, 10-schneidige, positive, polierte und scharfkantige NE-Geometrie |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 3097556 |
| J21 | Identifizierende Bestellnummer | PNCU0503GNFR-P IN10K |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 6 |

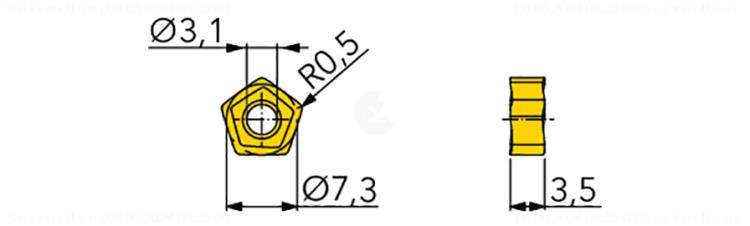

| A1 | Eckenwinkel Schneidplatte | 108 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 4.573 mm |
| B3 | Eingeschriebener Kreis | 7.3 mm |
| C1 | Schneidkantenhöhe | 3.52 mm |
| D1 | Eckenradius | 0.5 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 2 - mit Spanbrecher zweiseitig |
| E7 | Begrenzte Schneidenlänge | 3.8 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | P |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse | C - C |
| G4 | Schneidplattendicke | 3.52 mm |
| G5 | Befestigungsart | 5 - Sonderfertigung, z.B. Muldenklemmung |
| G6 | Befestigungslochdurchmesser | 3.1 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | N10-N25 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | K10-K25 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN10K |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | PNCU0503GNFR |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
