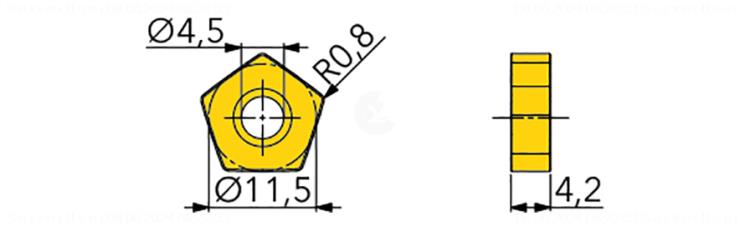

PNCQ0804GNTN IN4005
Produktnummer:
ILPNCQ0804GNTN IN4005
Produktinformationen "PNCQ0804GNTN IN4005"
Schneidplatte, 10-schneidige, neutrale und gefaste Geometrie für schwere Schnitte |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5864508 |
| J21 | Identifizierende Bestellnummer | PNCQ0804GNTN IN4005 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 6 |
| A1 | Eckenwinkel Schneidplatte | 108 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 7.232 mm |
| B3 | Eingeschriebener Kreis | 11.5 mm |
| C1 | Schneidkantenhöhe | 4.2 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E7 | Begrenzte Schneidenlänge | 6 mm |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | C - C |
| G4 | Schneidplattendicke | 4.2 mm |
| G5 | Befestigungsart | 5 - Sonderfertigung, z.B. Muldenklemmung |
| G6 | Befestigungslochdurchmesser | 4.5 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P15-P30 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M15-M35 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN4005 |
| H5 | Beschichtung / Oberfläche | TiAlN+AlCrO |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | PNCQ0804GNTN |
| Has3D | Generierte 3D Grafik | 1 |
