PMX08-14500-20N1
Produktnummer:
SOPMX08-14500-20N1
Produktinformationen "PMX08-14500-20N1"
PMX08-14500-20N1 |
||
---|---|---|

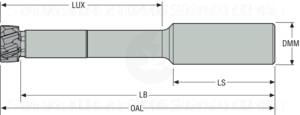

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 02925834 |
J21 | Identifizierende Bestellnummer | PMX08-14500-20N1 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-127 |
BLD | Bildkennung | 0 |
A11 | Schneidendurchmesser 1. Stufe, min. bzw. Nenndurchmesser | 14.5 mm |
A12 | Schneidendurchmesser (max.), erste Stufe | 21.499 mm |
B4 | Nutzlänge | 145 mm |
B5 | Gesamtlänge | 198 mm |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0200 |
C3 | Aufnahmedurchmesser, maschinenseitig | 20 mm |
C4 | Schaftlänge | 50 mm |
D7 | Masse (Gewicht) | 0.1925 kg |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidrichtung | R - rechts |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
