PAD-GP06-020-120 IN2005
Produktnummer:
ILPAD-GP06-020-120 IN2005
Produktinformationen "PAD-GP06-020-120 IN2005"
Schneidplatte, Wechsel-Führungsleiste |
||
---|---|---|

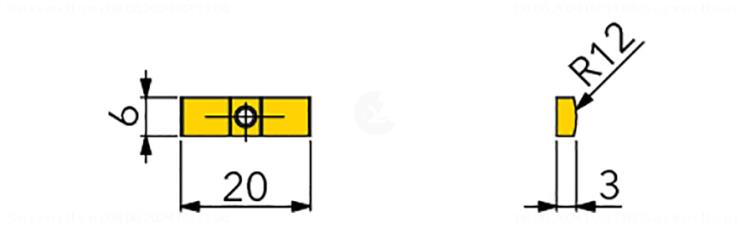

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 4815279 |
J21 | Identifizierende Bestellnummer | PAD-GP06-020-120 IN2005 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-76 |
BLD | Bildkennung | 6 |
DIM | Indikator für Maßsystem | 0 |
F1 | Schneidplattenausführung | N - Neutral |
G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
G6 | Befestigungslochdurchmesser | 2.8 mm |
H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P15-P30 |
H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M15-M35 |
H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
H5 | Beschichtung / Oberfläche | TiAIN |
ISISO | ISO-Merkmal | 0 |
Has3D | Generierte 3D Grafik | 1 |
