PAD-GP06-020-100 IN2005
Produktnummer:
ILPAD-GP06-020-100 IN2005
Produktinformationen "PAD-GP06-020-100 IN2005"
Schneidplatte, Wechsel-Führungsleiste |
||
|---|---|---|

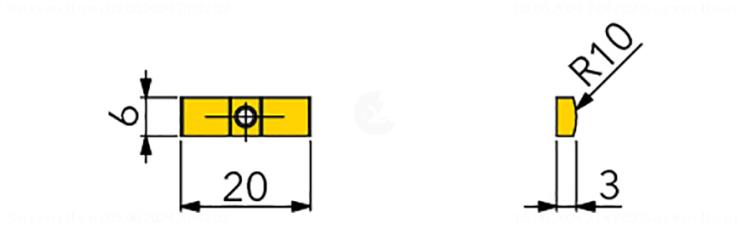

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 4818293 |
| J21 | Identifizierende Bestellnummer | PAD-GP06-020-100 IN2005 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 6 |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidplattenausführung | N - Neutral |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| G6 | Befestigungslochdurchmesser | 2.8 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P15-P30 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M15-M35 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2005 |
| H5 | Beschichtung / Oberfläche | TiAIN |
| ISISO | ISO-Merkmal | 0 |
| Has3D | Generierte 3D Grafik | 1 |
