PAD-GP05-018-060 IN2040
Produktnummer:
ILPAD-GP05-018-060 IN2040
Produktinformationen "PAD-GP05-018-060 IN2040"
Schneidplatte, Wechsel-Führungsleiste |
||
|---|---|---|

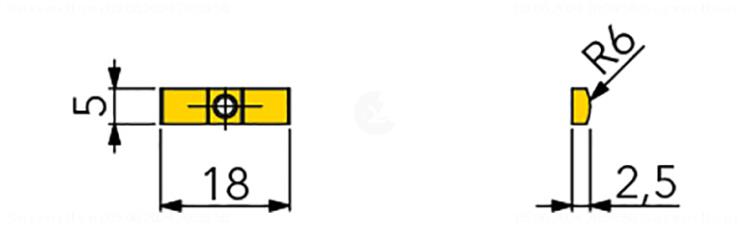

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 4847339 |
| J21 | Identifizierende Bestellnummer | PAD-GP05-018-060 IN2040 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 6 |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidplattenausführung | N - Neutral |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| G6 | Befestigungslochdurchmesser | 2.5 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P15-P35 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2040 |
| H5 | Beschichtung / Oberfläche | TiAIN |
| ISISO | ISO-Merkmal | 0 |
| Has3D | Generierte 3D Grafik | 1 |
