ODMT050408TN-MD20 MK2050
Produktnummer:
SOODMT050408TN-MD20 MK2050
Produktinformationen "ODMT050408TN-MD20 MK2050"
ODMT050408TN-MD20 MK2050 |
||
|---|---|---|

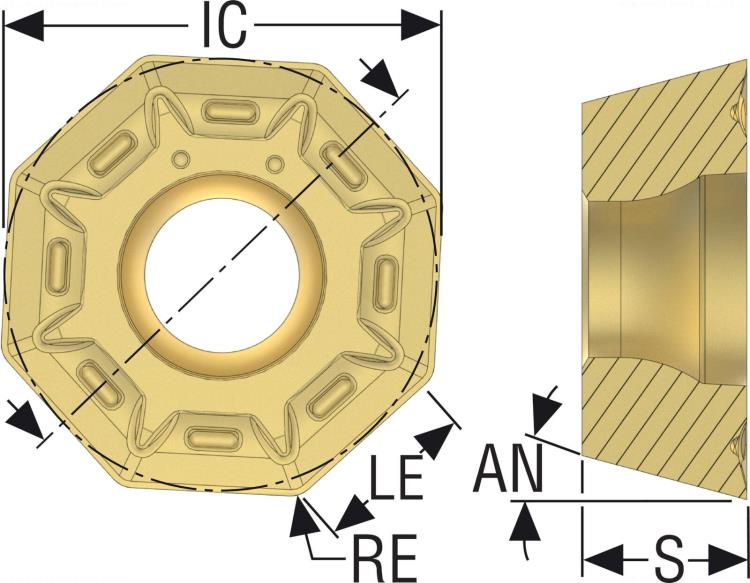

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02827999 |
| J21 | Identifizierende Bestellnummer | ODMT050408TN-MD20 MK2050 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 9 |
| A1 | Eckenwinkel Schneidplatte | 135 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 15 Grad |
| B1 | Schneidkantenlänge | 5.261 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 4.76 mm |
| D1 | Eckenradius | 0.8 mm |
| D7 | Spanwinkel | 14 Grad |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E7 | Begrenzte Schneidenlänge | 4.6 mm |
| E9 | Spanbrecher, Herstellerbezeichnung | MD20 |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 4.76 mm |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | MK2050 |
| ISISO | ISO-Merkmal | 1 |
| J11 | Bezeichnung nach Norm | ODMT050408TN |
| Has3D | Generierte 3D Grafik | 1 |
