NNMU130532ZEN-M MP6130
Produktnummer:
MINNMU130532ZEN-M MP6130
Produktinformationen "NNMU130532ZEN-M MP6130"
rotating_inserts |
||
|---|---|---|

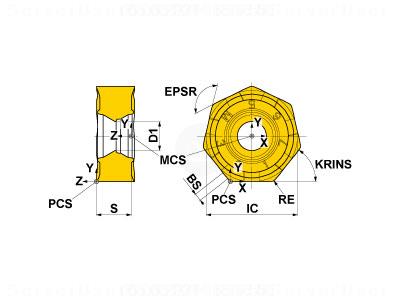

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 10539835 |
| J21 | Identifizierende Bestellnummer | NNMU130532ZEN-M MP6130 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 0 |
| B3 | Eingeschriebener Kreis | 13.4 mm |
| C1 | Schneidkantenhöhe | 5.57 mm |
| D1 | Eckenradius | 3.2 mm |
| DIM | Indikator für Maßsystem | 6 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E9 | Spanbrecher, Herstellerbezeichnung | M |
| F1 | Schneidplattenausführung | N - Neutral |
| G4 | Schneidplattendicke | 5.57 mm |
| G6 | Befestigungslochdurchmesser | 4.2 mm |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | MP6130 |
| ISISO | ISO-Merkmal | 0 |
| Has3D | Generierte 3D Grafik | 0 |
