MTH-3/4-14NPTF-XC-V050
Produktnummer:
SOMTH-3/4-14NPTF-XC-V050
Produktinformationen "MTH-3/4-14NPTF-XC-V050"
MTH-3/4-14NPTF-XC-V050 |

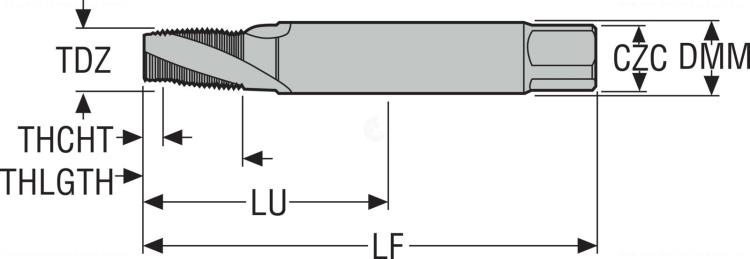

||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02880762 |
| J21 | Identifizierende Bestellnummer | MTH-3/4-14NPTF-XC-V050 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-80 |
| BLD | Bildkennung | 1 |
| A1 | Gewindeart | NPTF |
| A24 | Gewinde-Nenndurchmesser (als Bruchwert) | 3/4 in |
| A4 | Gangzahl je Inch | 14 1/in |
| A6 | Anschnittdurchmesser | 23 mm |
| B1 | Gewindelänge | 26 mm |
| B3 | Gesamtlänge | 140 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 21 - 21 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0230 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 23.01 mm |
| D1 | Anzahl Schneiden | 5 |
| D3 | Drallwinkel | 15 Grad |
| D7 | Masse (Gewicht) | 0.41 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| G3 | Anschnittform | C - Kappa r 15° |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | HSS-E |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H4 | Werkzeugausführung | S - Voll-Stahl |
| H5 | Beschichtung / Oberfläche | Vaporised |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
