MSTNR-12CA-12
Produktnummer:
SOMSTNR-12CA-12
Produktinformationen "MSTNR-12CA-12"

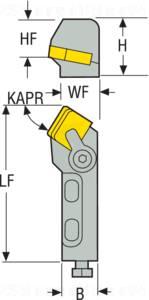

MSTNR-12CA-12 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 00041870 |
| J21 | Identifizierende Bestellnummer | MSTNR-12CA-12 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 6 |
| A2 | Funktionsbreite | 13 mm |
| A3 | Funktionslänge | 55 mm |
| A4 | Funktionshöhe | 12 mm |
| A6 | Bohrungsdurchmesser min. | 50 mm |
| B1 | Kopflänge | 27.4 mm |
| C11 | Aufnahmetyp, maschinenseitig | KKH - Kurzklemmhalteranschluß |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 012R |
| C4 | Schafthöhe | 20 mm |
| C5 | Schaftbreite | 14 mm |
| D7 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 60 Grad |
| E4 | Orthogonalspanwinkel | -10 Grad |
| E5 | Neigungswinkel | -6 Grad |
| E6 | Rückspanwinkel | 6 Grad |
| F1 | Schneidrichtung | R - rechts |
| F5 | Befestigungsart Schneidplatte | M - von oben und über Bohrung geklemmt mit zylindrischer Bohrung |
| G4 | Abstand Bohrung 1 | 19.99 mm |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte | SN1204 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
