MSGNR3240R19-TC-45-60
Produktnummer:
SOMSGNR3240R19-TC-45-60
Produktinformationen "MSGNR3240R19-TC-45-60"

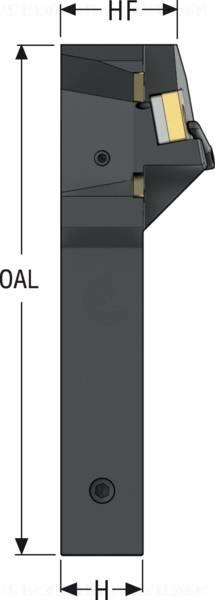

MSGNR3240R19-TC-45-60 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03120992 |
| J21 | Identifizierende Bestellnummer | MSGNR3240R19-TC-45-60 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-175 |
| BLD | Bildkennung | 6 |
| A2 | Funktionsbreite | 47 mm |
| A3 | Funktionslänge | 174 mm |
| A4 | Funktionshöhe | 32 mm |
| B5 | Gesamtlänge | 195.6 mm |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C4 | Schafthöhe | 32 mm |
| C8 | Schaftbreite | 40 mm |
| D7 | Masse (Gewicht) | 0.65 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 90 Grad |
| F1 | Schneidrichtung | R - rechts |
| F5 | Befestigungsart Schneidplatte | D |
| J7 | Datenträger | 0 - ohne Datenchip |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
