MINGR07-140100D068
Produktnummer:
ILMINGR07-140100D068
Produktinformationen "MINGR07-140100D068"
MING |
||
|---|---|---|

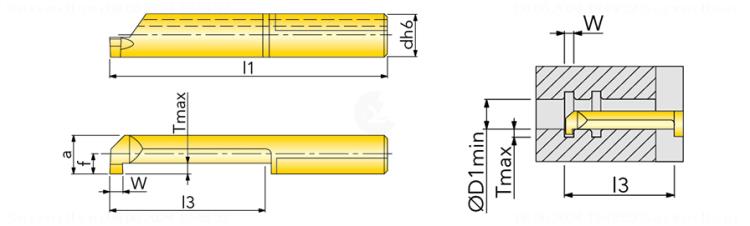

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6861038 |
| J21 | Identifizierende Bestellnummer | MINGR07-140100D068 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |
| BLD | Bildkennung | 5 |
| A2 | Funktionsbreite | 2.7 mm |
| A3 | Funktionslänge | 30 mm |
| A6 | Bohrungsdurchmesser min. | 6.8 mm |
| A8 | Einstechtiefe, max. | 2.5 mm |
| B1 | Kopflänge | 15 mm |
| B5 | Gesamtlänge | 30 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 7 mm |
| C31 | Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | h6 |
| D7 | Masse (Gewicht) | 0.01 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| J7 | Datenträger | 0 - ohne Datenchip |
