MINGR04-050050D020
Produktnummer:
ILMINGR04-050050D020
Produktinformationen "MINGR04-050050D020"
MING |
||
|---|---|---|

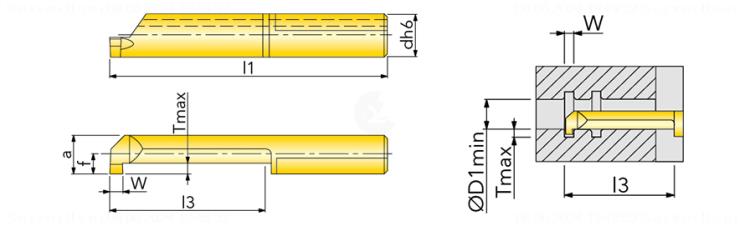

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6861060 |
| J21 | Identifizierende Bestellnummer | MINGR04-050050D020 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |
| BLD | Bildkennung | 5 |
| A2 | Funktionsbreite | 0.2 mm |
| A3 | Funktionslänge | 21 mm |
| A6 | Bohrungsdurchmesser min. | 2 mm |
| A8 | Einstechtiefe, max. | 0.4 mm |
| B1 | Kopflänge | 6 mm |
| B5 | Gesamtlänge | 21 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 4 mm |
| C31 | Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | h6 |
| D7 | Masse (Gewicht) | 0.006 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| J7 | Datenträger | 0 - ohne Datenchip |
