MINFR07-110300D080
Produktnummer:
ILMINFR07-110300D080
Produktinformationen "MINFR07-110300D080"
MINF |
||
|---|---|---|

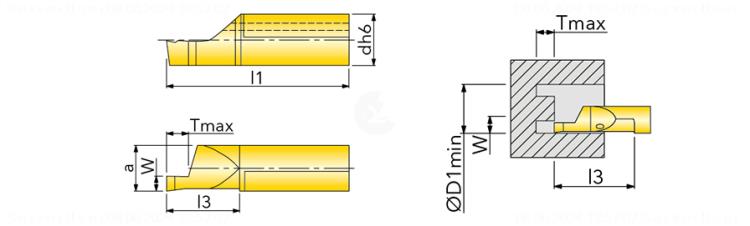

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6861074 |
| J21 | Identifizierende Bestellnummer | MINFR07-110300D080 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |
| BLD | Bildkennung | 4 |
| A1 | Schneidkantenlänge | 3 mm |
| A3 | Funktionslänge | 27 mm |
| A8 | Einstechtiefe, max. | 3.5 mm |
| B1 | Kopflänge | 12 mm |
| B5 | Gesamtlänge | 27 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 7 mm |
| C31 | Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | h6 |
| D7 | Masse (Gewicht) | 0.008 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| J7 | Datenträger | 0 - ohne Datenchip |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
