MINBR07-290020D050
Produktnummer:
ILMINBR07-290020D050
Produktinformationen "MINBR07-290020D050"
MINB T-Micro Schneideinsatz |
||
|---|---|---|

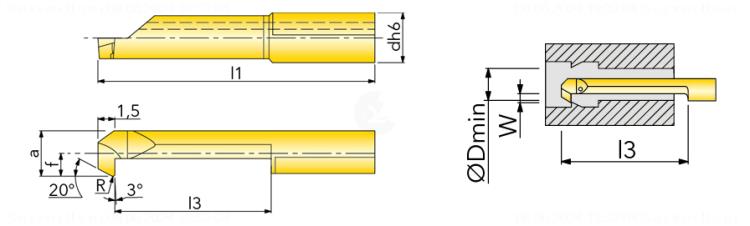

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6861044 |
| J21 | Identifizierende Bestellnummer | MINBR07-290020D050 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |
| BLD | Bildkennung | 0 |
| A2 | Funktionsbreite | 0.9 mm |
| A3 | Funktionslänge | 45 mm |
| A8 | Schnitttiefe max. | 1 mm |
| B1 | Kopflänge | 30 mm |
| B5 | Gesamtlänge | 45 mm |
| C3 | Aufnahmedurchmesser, maschinenseitig | 7 mm |
| C31 | Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | h6 |
| D7 | Masse (Gewicht) | 0.018 kg |
| DIM | Indikator für Maßsystem | 0 |
| F1 | Schneidrichtung | R - rechts |
| J7 | Datenträger | 0 - ohne Datenchip |
