LPA2500R01 IN2505
Produktnummer:
ILLPA2500R01 IN2505
Produktinformationen "LPA2500R01 IN2505"
Spade-Twist Wechsel-Bohrköpfe |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6137526 |
| J21 | Identifizierende Bestellnummer | LPA2500R01 IN2505 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-171 |
| BLD | Bildkennung | 2 |

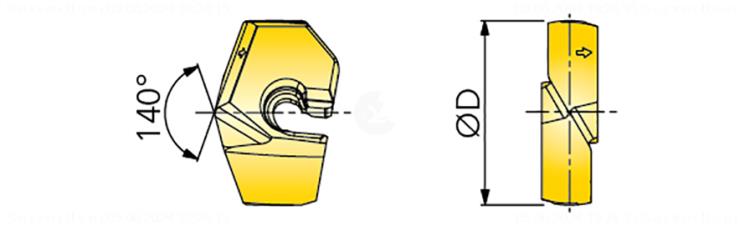

| A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 25 mm |
| B5 | Gesamtlänge | 10.76 mm |
| B7 | Abstand Schneidenecke zu Schneidenspitze | 3.91 mm |
| B71 | Funktionslänge | 6.85 mm |
| B72 | Nachschleifrestmenge | 6.85 mm |
| D1 | Anzahl Schneiden | 2 |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Winkel, erste Stufe | 140 Grad |
| F1 | Schneidrichtung | R - rechts |
| F2 | Anschliffform | E - Zentrumspitze |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P15-P30 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M15-M35 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
| H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
| H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2505 |
| H4 | Werkzeugausführung | H - Voll-Hartmetall |
