LPA2200R01 IN2505
Produktnummer:
ILLPA2200R01 IN2505
Produktinformationen "LPA2200R01 IN2505"
Spade-Twist Wechsel-Bohrköpfe |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 6176923 |
J21 | Identifizierende Bestellnummer | LPA2200R01 IN2505 |
J3 | Firmenkennung | IL - Ingersoll |
NSM | Normnummer Sachmerkmal | DIN4000-171 |
BLD | Bildkennung | 2 |

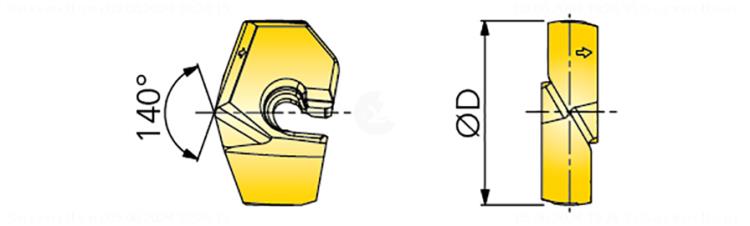

A1 | Schneidendurchmesser 1 (Nenndurchmesser) | 22 mm |
B5 | Gesamtlänge | 10.54 mm |
B7 | Abstand Schneidenecke zu Schneidenspitze | 3.42 mm |
B71 | Funktionslänge | 7.12 mm |
B72 | Nachschleifrestmenge | 7.12 mm |
D1 | Anzahl Schneiden | 2 |
DIM | Indikator für Maßsystem | 0 |
E1 | Winkel, erste Stufe | 140 Grad |
F1 | Schneidrichtung | R - rechts |
F2 | Anschliffform | E - Zentrumspitze |
H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P15-P30 |
H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M15-M35 |
H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
H3 | Schneidstoffbezeichnung des Herstellers | IN2505 |
H4 | Werkzeugausführung | H - Voll-Hartmetall |
