LNGU090640PNEL-M VP15TF
Produktnummer:
MILNGU090640PNEL-M VP15TF
Produktinformationen "LNGU090640PNEL-M VP15TF"
rotating_inserts |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 10604007 |
J21 | Identifizierende Bestellnummer | LNGU090640PNEL-M VP15TF |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-76 |

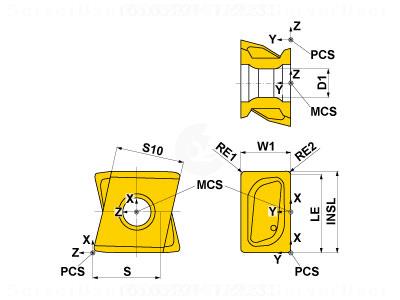

BLD | Bildkennung | 4 |
A1 | Eckenwinkel Schneidplatte | 90 Grad |
A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
B2 | Schneidplattenbreite | 6 mm |
B3 | Eingeschriebener Kreis | 6 mm |
DIM | Indikator für Maßsystem | 0 |
E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
E7 | Begrenzte Schneidenlänge | 8.6 mm |
F1 | Schneidplattenausführung | L - Links |
G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
G6 | Befestigungslochdurchmesser | 3.4 mm |
H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
H3 | Schneidstoffbezeichnung des Herstellers | VP15TF |
ISISO | ISO-Merkmal | 0 |
Has3D | Generierte 3D Grafik | 1 |
