LNGU090630PNER-M VP15TF
Produktnummer:
MILNGU090630PNER-M VP15TF
Produktinformationen "LNGU090630PNER-M VP15TF"
rotating_inserts |
||
|---|---|---|

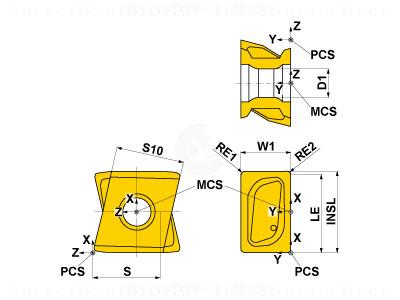

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 10603970 |
| J21 | Identifizierende Bestellnummer | LNGU090630PNER-M VP15TF |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 4 |
| A1 | Eckenwinkel Schneidplatte | 90 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B2 | Schneidplattenbreite | 6 mm |
| B3 | Eingeschriebener Kreis | 6 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E7 | Begrenzte Schneidenlänge | 8.6 mm |
| F1 | Schneidplattenausführung | R - Rechts |
| G5 | Befestigungsart | 3 - mit Senkbohrung für Schrauben mit 40° bis 60° Kegelwinkel |
| G6 | Befestigungslochdurchmesser | 3.4 mm |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | VP15TF |
| ISISO | ISO-Merkmal | 0 |
| Has3D | Generierte 3D Grafik | 1 |
