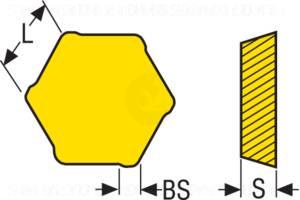

HPMN1206ZETR-MD20 MK2050
Produktnummer:
SOHPMN1206ZETR-MD20 MK2050
Produktinformationen "HPMN1206ZETR-MD20 MK2050"
HPMN1206ZETR-MD20 MK2050 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02828049 |
| J21 | Identifizierende Bestellnummer | HPMN1206ZETR-MD20 MK2050 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 8 |
| A1 | Eckenwinkel Schneidplatte | 120 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 11 Grad |
| B1 | Schneidkantenlänge | 12.5 mm |
| B3 | Eingeschriebener Kreis | 21.458 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D5 | Normalfreiwinkel, Planschneide | 20 Grad |
| D6 | Breite Planschneide | 0.8 mm |
| D75 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E9 | Spanbrecher, Herstellerbezeichnung | MD20 |
| F1 | Schneidplattenausführung | R - Rechts |
| F2 | Anzahl Nutzungsmöglichkeiten | 6 |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 1 - ohne Bohrung |
| H3 | Schneidstoffbezeichnung des Herstellers | MK2050 |
| ISISO | ISO-Merkmal | 1 |
| J11 | Bezeichnung nach Norm | HPMN1206ZETR |
| Has3D | Generierte 3D Grafik | 1 |
