HPMN1206ZETR-D25 MP1501
Produktnummer:
SOHPMN1206ZETR-D25 MP1501
Produktinformationen "HPMN1206ZETR-D25 MP1501"
HPMN1206ZETR-D25 MP1501 |
||
|---|---|---|

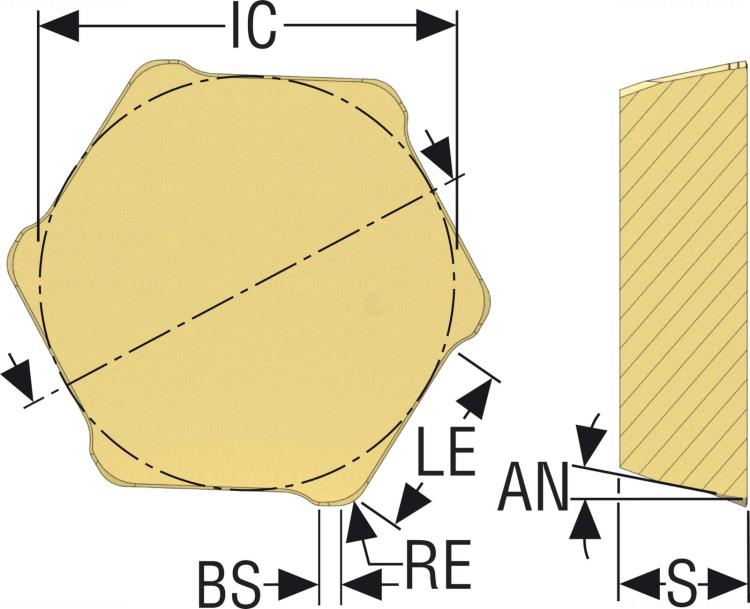

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 03273320 |
| J21 | Identifizierende Bestellnummer | HPMN1206ZETR-D25 MP1501 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 8 |
| A1 | Eckenwinkel Schneidplatte | 120 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 11 Grad |
| B1 | Schneidkantenlänge | 12.389 mm |
| B3 | Eingeschriebener Kreis | 21.458 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D1 | Eckenradius | 1.7 mm |
| D6 | Breite Planschneide | 0.8 mm |
| D7 | Spanwinkel | 0 Grad |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E7 | Begrenzte Schneidenlänge | 9 mm |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 1 - ohne Bohrung |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | MP1501 |
| ISISO | ISO-Merkmal | 1 |
| J11 | Bezeichnung nach Norm | HPMN1206ZETR |
| Has3D | Generierte 3D Grafik | 1 |
