HNMG 100612 SU TT5080
Produktnummer:
ILHNMG 100612 SU TT5080
Produktinformationen "HNMG 100612 SU TT5080"

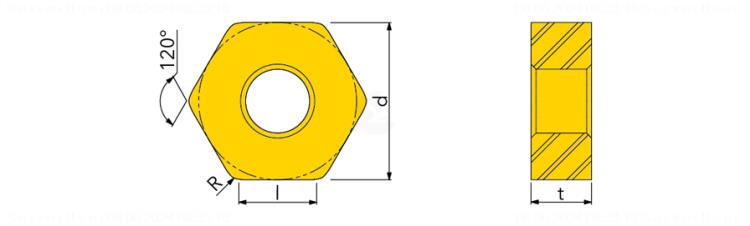

Negative 120° hexagonal Wendeschneidplatte zur mittleren Bearbeitung mit 12 Schneidkanten für rostfreie Materialien |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5523140 |
| J21 | Identifizierende Bestellnummer | HNMG 100612 SU TT5080 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 8 |
| A1 | Eckenwinkel Schneidplatte | 120 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 10 mm |
| B3 | Eingeschriebener Kreis | 19.05 mm |
| C1 | Schneidkantenhöhe | 6.35 mm |
| D1 | Eckenradius | 1.2 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E7 | Begrenzte Schneidenlänge | 3 mm |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 6.35 mm |
| G5 | Befestigungsart | 2 - mit zylindrischer Bohrung |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M05-M25 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | S05-S25 |
| H3 | Schneidstoffbezeichnung des Herstellers | TT5080 |
| H5 | Beschichtung / Oberfläche | TiAlN+TiN |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | HNMG100612 |
| Has3D | Generierte 3D Grafik | 1 |
