HNMG 050408 GU TT5100
Produktnummer:
ILHNMG 050408 GU TT5100
Produktinformationen "HNMG 050408 GU TT5100"
Negative 120° hexagonal Wendeschneidplatte zur mittleren Bearbeitung mit 12 Schneidkanten für Guss- und Stahlmaterialien |
||
|---|---|---|

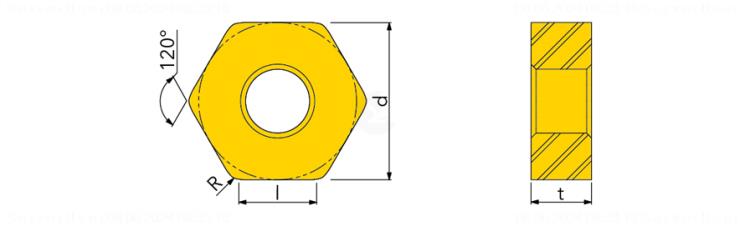

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5517602 |
| J21 | Identifizierende Bestellnummer | HNMG 050408 GU TT5100 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 8 |
| A1 | Eckenwinkel Schneidplatte | 120 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 6.2 mm |
| B3 | Eingeschriebener Kreis | 12.7 mm |
| C1 | Schneidkantenhöhe | 4.76 mm |
| D1 | Eckenradius | 0.8 mm |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 0 - Spanbrecher nicht vorhanden |
| E7 | Begrenzte Schneidenlänge | 2 mm |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | M - M |
| G4 | Schneidplattendicke | 4.76 mm |
| G5 | Befestigungsart | 2 - mit zylindrischer Bohrung |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P20-P35 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M20-M35 |
| H3 | Schneidstoffbezeichnung des Herstellers | TT5100 |
| H5 | Beschichtung / Oberfläche | TiCN+Al2O3+TiN |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | HNMG050408 |
| Has3D | Generierte 3D Grafik | 1 |
