HNGU0605ANTR-MM IN2505
Produktnummer:
ILHNGU0605ANTR-MM IN2505
Produktinformationen "HNGU0605ANTR-MM IN2505"

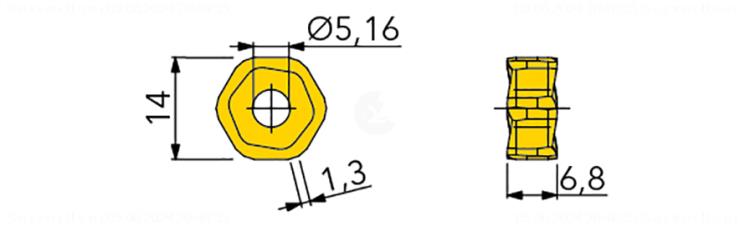

Schneidplatte, 12-schneidige Wendeplatte mit hoch positiver Geometrie |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6310530 |
| J21 | Identifizierende Bestellnummer | HNGU0605ANTR-MM IN2505 |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 8 |
| A1 | Eckenwinkel Schneidplatte | 120 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 4.6 mm |
| B3 | Eingeschriebener Kreis | 14 mm |
| C1 | Schneidkantenhöhe | 6.8 mm |
| D1 | Eckenradius | 0 mm |
| D4 | Einstellwinkel Hauptschneide | 45 Grad |
| D5 | Normalfreiwinkel, Planschneide | 0 Grad |
| DIM | Indikator für Maßsystem | 0 |
| E41 | Schneidenausführung | T - gefast |
| E6 | Spanbrecher | 2 - mit Spanbrecher zweiseitig |
| E7 | Begrenzte Schneidenlänge | 3 mm |
| F1 | Schneidplattenausführung | R - Rechts |
| G1 | Toleranzklasse | G - G |
| G4 | Schneidplattendicke | 6.8 mm |
| G5 | Befestigungsart | 5 - Sonderfertigung, z.B. Muldenklemmung |
| G6 | Befestigungslochdurchmesser | 5.16 mm |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | P15-P30 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | M15-M35 |
| H13 | Normbezeichnung Schneidstoff 3. Priorität der Anwendung | K20-K40 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN2505 |
| H5 | Beschichtung / Oberfläche | TiAIN+TiN |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | HNGU0605ANTR |
| Has3D | Generierte 3D Grafik | 1 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| DXF |
