HNEF090531-M14 MK1500
Produktnummer:
SOHNEF090531-M14 MK1500
Produktinformationen "HNEF090531-M14 MK1500"
HNEF090531-M14 MK1500 |
||
|---|---|---|

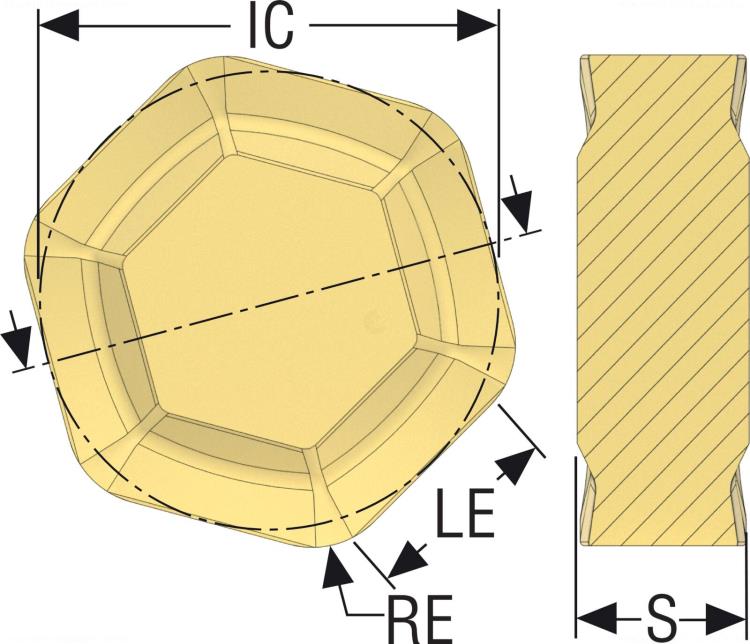

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02616994 |
| J21 | Identifizierende Bestellnummer | HNEF090531-M14 MK1500 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 8 |
| A1 | Eckenwinkel Schneidplatte | 120 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 9.365 mm |
| B3 | Eingeschriebener Kreis | 16.22 mm |
| C1 | Schneidkantenhöhe | 5.6 mm |
| D1 | Eckenradius | 3.1 mm |
| D7 | Spanwinkel | 8 Grad |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 1 - mit Spanbrecher einseitig |
| E9 | Spanbrecher, Herstellerbezeichnung | M14 |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | E - E |
| G4 | Schneidplattendicke | 5.6 mm |
| G5 | Befestigungsart | 1 - ohne Bohrung |
| H2 | Kühlschmierstoffdurchführung | 0 - Ohne Kühlschmierstoffdurchführung |
| H3 | Schneidstoffbezeichnung des Herstellers | MK1500 |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | HNEF090531 |
| Has3D | Generierte 3D Grafik | 1 |
