HNCF0905ANN IN10K
Produktnummer:
ILHNCF0905ANN IN10K
Produktinformationen "HNCF0905ANN IN10K"

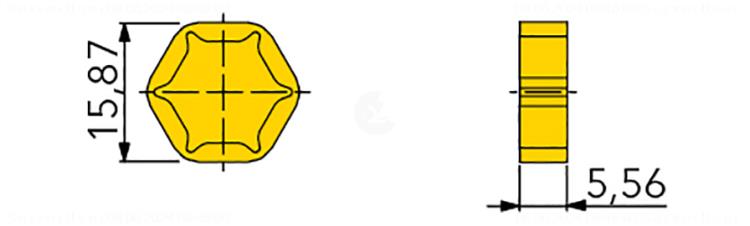

Schneidplatte, 12/24-schneidige 6-kant-WSP |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 5804267 |
| J21 | Identifizierende Bestellnummer | HNCF0905ANN IN10K |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-76 |
| BLD | Bildkennung | 8 |
| A1 | Eckenwinkel Schneidplatte | 120 Grad |
| A2 | Normalfreiwinkel, Hauptschneide | 0 Grad |
| B1 | Schneidkantenlänge | 5.4 mm |
| B3 | Eingeschriebener Kreis | 15.88 mm |
| C1 | Schneidkantenhöhe | 5.39 mm |
| D4 | Einstellwinkel Hauptschneide | 45 Grad |
| D5 | Normalfreiwinkel, Planschneide | 0 Grad |
| DIM | Indikator für Maßsystem | 0 |
| E6 | Spanbrecher | 2 - mit Spanbrecher zweiseitig |
| E7 | Begrenzte Schneidenlänge | 4.5 mm |
| F1 | Schneidplattenausführung | N - Neutral |
| G1 | Toleranzklasse | C - C |
| G4 | Schneidplattendicke | 5.39 mm |
| G5 | Befestigungsart | 1 - ohne Bohrung |
| H11 | Normbezeichnung des Schneidstoffes, Hauptanwendung | N10-N25 |
| H12 | Normbezeichnung Schneidstoff 2. Priorität der Anwendung | K10-K25 |
| H3 | Schneidstoffbezeichnung des Herstellers | IN10K |
| ISISO | ISO-Merkmal | 0 |
| J11 | Bezeichnung nach Norm | HNCF0905ANN |
| Has3D | Generierte 3D Grafik | 1 |
