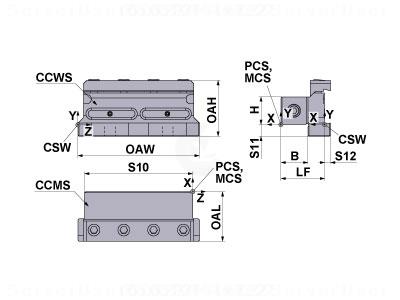

GWTBN2525-B26
Produktnummer:
MIGWTBN2525-B26
Produktinformationen "GWTBN2525-B26"
spare_parts |
||
---|---|---|
Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 10586563 |
J21 | Identifizierende Bestellnummer | GWTBN2525-B26 |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-89 |
BLDf | Bildkennung | 512999 |
B3 | Kraglänge | 75 mm |
B4 | Gesamtlänge | 85 mm |
B71 | Funktionslänge | 75 mm |
B91 | Gesamtbreite | 85 mm |
C11 | Aufnahmetyp, maschinenseitig | VKT - Vierkantaufnahme |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 2524 |
C51 | Aufnahmetyp, werkstückseitig | PMM |
C52 | Aufnahmeform, werkstückseitig | 01 |
C54 | Aufnahmeausführung, werkstückseitig | 0 - Metrisch |
C55 | Aufnahmeart, werkstückseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
DIM | Indikator für Maßsystem | 6 |
E1 | Schneidrichtung | N - neutral |
H21 | Kühlschmierstoff-Eintritt | 0 - ohne Kühlschmierstoff-Eintritt |
H22 | Kühlschmierstoff-Austritt | 0 - ohne Kühlschmierstoff-Austritt |
Has3D | Generierte 3D Grafik | 1 |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
STEP |
DXF |
