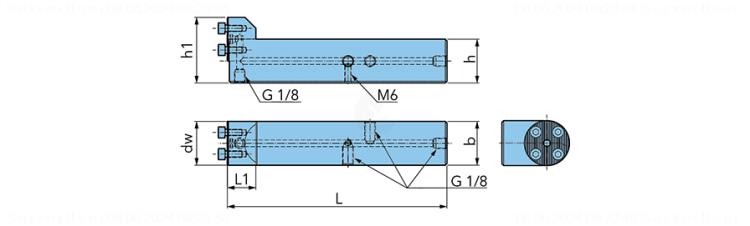

DTA-3232N-D40-TB
Produktnummer:
ILDTA-3232N-D40-TB
Produktinformationen "DTA-3232N-D40-TB"
DTA-N-TB |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 6249407 |
| J21 | Identifizierende Bestellnummer | DTA-3232N-D40-TB |
| J3 | Firmenkennung | IL - Ingersoll |
| NSM | Normnummer Sachmerkmal | DIN4000-89 |
| BLDf | Bildkennung | 512999 |
| A1 | Körperdurchmesser | 40 mm |
| A2 | Außendurchmesser 2 | 52 mm |
| B1 | Länge Außendurchmesser 1 | 26 mm |
| B3 | Kraglänge | 152 mm |
| C11 | Aufnahmetyp, maschinenseitig | VKT - Vierkantaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 3232 |
| C71 | Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | 40 mm |
| D7 | Masse (Gewicht) | 0.55 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Schneidrichtung | N - neutral |
| H21 | Kühlschmierstoff-Eintritt | 1 - mit Kühlschmierstoff-Eintritt axial konzentrisch |
| H22 | Kühlschmierstoff-Austritt | 1 - mit Kühlschmierstoff-Austritt axial konzentrisch |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 1 |
