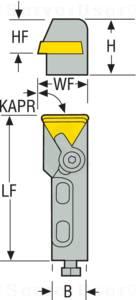

CTFPR12CA-16
Produktnummer:
SOCTFPR12CA-16
Produktinformationen "CTFPR12CA-16"
CTFPR12CA-16 |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 75010688 |
| J21 | Identifizierende Bestellnummer | CTFPR12CA-16 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-90 |
| BLD | Bildkennung | 6 |
| A2 | Funktionsbreite | 20 mm |
| A2A | Normalfreiwinkel Hauptschneide Pos. A | 11 Grad |
| A3 | Funktionslänge | 55 mm |
| A4 | Funktionshöhe | 12 mm |
| A6 | Bohrungsdurchmesser min. | 35 mm |
| B1 | Kopflänge | 21 mm |
| B3A | Eingeschriebener Kreis Pos. A | 9.52 mm |
| BLDA | Bildkennung Pos. A | 1 |
| C11 | Aufnahmetyp, maschinenseitig | KKH - Kurzklemmhalteranschluß |
| C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
| C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C1A | Schneidkantenhöhe Pos. A | 3.18 mm |
| C2 | Aufnahmegröße, maschinenseitig | 012R |
| C4 | Schafthöhe | 19 mm |
| C5 | Schaftbreite | 15.3 mm |
| D1A | Eckenradius Pos. A | 0.2 mm |
| D7 | Masse (Gewicht) | 0.1 kg |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Einstellwinkel | 90 Grad |
| E3 | Eckenwinkel Schneidplatte | 60 Grad |
| E4 | Orthogonalspanwinkel | 0 Grad |
| E5 | Neigungswinkel | 6 Grad |
| E6 | Rückspanwinkel | 0 Grad |
| E7 | Seitenspanwinkel | 0 Grad |
| F1 | Schneidrichtung | R - rechts |
| F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
| G4 | Abstand Bohrung 1 | 20 mm |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte | TPGN160302 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Has3D | Generierte 3D Grafik | 0 |
