CTFPL12CA-16
Produktnummer:
SOCTFPL12CA-16
Produktinformationen "CTFPL12CA-16"
CTFPL12CA-16 |
||
---|---|---|

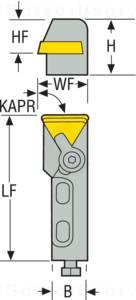

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 75010689 |
J21 | Identifizierende Bestellnummer | CTFPL12CA-16 |
J3 | Firmenkennung | SO - Seco Tools |
NSM | Normnummer Sachmerkmal | DIN4000-90 |
BLD | Bildkennung | 6 |
A2 | Funktionsbreite | 20 mm |
A2A | Normalfreiwinkel Hauptschneide Pos. A | 11 Grad |
A3 | Funktionslänge | 55 mm |
A4 | Funktionshöhe | 12 mm |
A6 | Bohrungsdurchmesser min. | 35 mm |
B3A | Eingeschriebener Kreis Pos. A | 9.52 mm |
BLDA | Bildkennung Pos. A | 1 |
C11 | Aufnahmetyp, maschinenseitig | KKH - Kurzklemmhalteranschluß |
C12 | Aufnahmeform, maschinenseitig | 01 - 01 |
C14 | Aufnahmeausführung, maschinenseitig | 1 - Metrisch mit Kühlschmierstoffdurchführung |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C1A | Schneidkantenhöhe Pos. A | 3.18 mm |
C2 | Aufnahmegröße, maschinenseitig | 012L |
C4 | Schafthöhe | 19 mm |
C5 | Schaftbreite | 15.3 mm |
D1A | Eckenradius Pos. A | 0.2 mm |
D7 | Masse (Gewicht) | 0.1 kg |
DIM | Indikator für Maßsystem | 6 |
E1 | Einstellwinkel | 90 Grad |
E3 | Eckenwinkel Schneidplatte | 60 Grad |
E4 | Orthogonalspanwinkel | 0 Grad |
E5 | Neigungswinkel | 6 Grad |
F1 | Schneidrichtung | L - links |
F5 | Befestigungsart Schneidplatte | C - von oben geklemmt ohne Bohrung |
G4 | Abstand Bohrung 1 | 20 mm |
ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
J42 | Bezeichnung Schneidplatte | TPGN160302 |
J7 | Datenträger | 0 - ohne Datenchip |
Has3D | Generierte 3D Grafik | 0 |
