CTAT10110V5LR-B MS6015
Produktnummer:
MICTAT10110V5LR-B MS6015
Produktinformationen "CTAT10110V5LR-B MS6015"
turning_inserts |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 10577325 |
| J21 | Identifizierende Bestellnummer | CTAT10110V5LR-B MS6015 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |

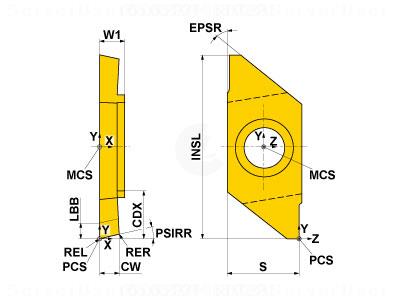

| BLD | Bildkennung | 2 |
| A1 | Profilform | 2 - Profilform 2 |
| A2 | Stechbreite, Nennmaß | 1 mm |
| A8 | Profiltiefe | 6.7 mm |
| C5 | Eckenradius rechts | 0.05 mm |
| C6 | Eckenradius links | 0.05 mm |
| DIM | Indikator für Maßsystem | 6 |
| E7 | Schneidkörperführung | R - Rechts |
| E9 | Spanbrecher, Herstellerbezeichnung | B |
| G2 | Schneidkörperbreite | 8 mm |
| G7 | Schneidkantenhöhe | 2.5 mm |
| G8 | Eckenwinkel Schneidplatte | 50 Grad |
| H3 | Schneidstoffbezeichnung des Herstellers | MS6015 |
