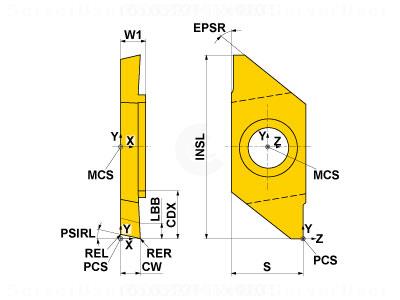

CTAT07080V5LL-B VP15TF
Produktnummer:
MICTAT07080V5LL-B VP15TF
Produktinformationen "CTAT07080V5LL-B VP15TF"
turning_inserts |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 267311 |
| J21 | Identifizierende Bestellnummer | CTAT07080V5LL-B VP15TF |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |
| BLD | Bildkennung | 2 |
| A1 | Profilform | 2 - Profilform 2 |
| A2 | Stechbreite, Nennmaß | 0.7 mm |
| A8 | Profiltiefe | 4.5 mm |
| C5 | Eckenradius rechts | 0.05 mm |
| C6 | Eckenradius links | 0.05 mm |
| DIM | Indikator für Maßsystem | 6 |
| E7 | Schneidkörperführung | L - Links |
| E9 | Spanbrecher, Herstellerbezeichnung | B |
| G2 | Schneidkörperbreite | 8 mm |
| G7 | Schneidkantenhöhe | 2.5 mm |
| G8 | Eckenwinkel Schneidplatte | 50 Grad |
| H3 | Schneidstoffbezeichnung des Herstellers | VP15TF |
