CT04RS-M6 TF15
Produktnummer:
MICT04RS-M6 TF15
Produktinformationen "CT04RS-M6 TF15"
threading,small_tools |
||
|---|---|---|

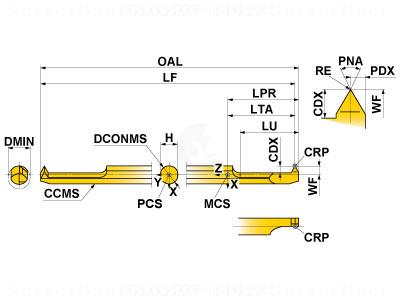

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 297393 |
| J21 | Identifizierende Bestellnummer | CT04RS-M6 TF15 |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |
| BLD | Bildkennung | 6 |
| A2 | Funktionsbreite | 1.8 mm |
| A3 | Funktionslänge | 60 mm |
| A6 | Bohrungsdurchmesser min. | 4.5 mm |
| A8 | Einstechtiefe, max. | 7 mm |
| B5 | Gesamtlänge | 60 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0040 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 4 mm |
| C4 | Schafthöhe | 3.6 mm |
| DIM | Indikator für Maßsystem | 6 |
| F1 | Schneidrichtung | R - rechts |
| J11 | Bezeichnung nach Norm | CT04RS-M6 |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
