CT03RS-M4B VP15TF
Produktnummer:
MICT03RS-M4B VP15TF
Produktinformationen "CT03RS-M4B VP15TF"
threading,small_tools |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 297385 |
| J21 | Identifizierende Bestellnummer | CT03RS-M4B VP15TF |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-98 |

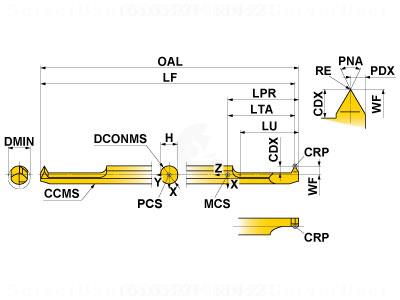

| BLD | Bildkennung | 6 |
| A2 | Funktionsbreite | 1.3 mm |
| A3 | Funktionslänge | 50 mm |
| A6 | Bohrungsdurchmesser min. | 3 mm |
| A8 | Einstechtiefe, max. | 6 mm |
| B5 | Gesamtlänge | 50 mm |
| C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
| C12 | Aufnahmeform, maschinenseitig | 22 |
| C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
| C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
| C2 | Aufnahmegröße, maschinenseitig | 0030 |
| C3 | Aufnahmedurchmesser, maschinenseitig | 3 mm |
| C4 | Schafthöhe | 2.7 mm |
| DIM | Indikator für Maßsystem | 6 |
| F1 | Schneidrichtung | R - rechts |
| J11 | Bezeichnung nach Norm | CT03RS-M4B |
