CT0305RS-M4 TF15
Produktnummer:
MICT0305RS-M4 TF15
Produktinformationen "CT0305RS-M4 TF15"
threading,small_tools |
||
---|---|---|

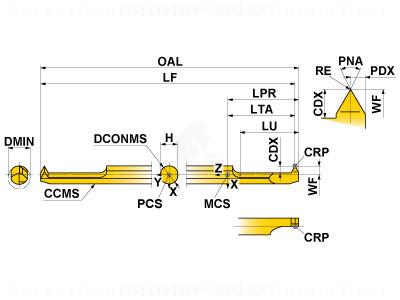

Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
J20 | Technische Produktnummer | 492834 |
J21 | Identifizierende Bestellnummer | CT0305RS-M4 TF15 |
J3 | Firmenkennung | MI - Mitsubishi |
NSM | Normnummer Sachmerkmal | DIN4000-98 |
BLD | Bildkennung | 6 |
A2 | Funktionsbreite | 1.3 mm |
A3 | Funktionslänge | 50 mm |
A6 | Bohrungsdurchmesser min. | 3 mm |
A8 | Einstechtiefe, max. | 6 mm |
B5 | Gesamtlänge | 50 mm |
C11 | Aufnahmetyp, maschinenseitig | ZYL - Zylinderaufnahme |
C12 | Aufnahmeform, maschinenseitig | 22 |
C14 | Aufnahmeausführung, maschinenseitig | 0 - Metrisch |
C15 | Aufnahmeart, maschinenseitig | 5 - Zapfen Richtung Maschine bzw. Bohrung Richtung Werkstück |
C2 | Aufnahmegröße, maschinenseitig | 0030 |
C3 | Aufnahmedurchmesser, maschinenseitig | 3 mm |
C4 | Schafthöhe | 2.7 mm |
DIM | Indikator für Maßsystem | 6 |
F1 | Schneidrichtung | R - rechts |
J11 | Bezeichnung nach Norm | CT0305RS-M4 |
Downloads |
---|
DIN4000 (XML) |
DIN4000 - Container according to DIN26100 |
DIN4000 (CSV) |
ISO13399 (GTC) |
Excel DIN4000 |
Excel (ISO13399) |
STEP |
DXF |
