CT-PSANL3223-1911
Produktnummer:
SOCT-PSANL3223-1911
Produktinformationen "CT-PSANL3223-1911"
CT-PSANL3223-1911 |
||
|---|---|---|

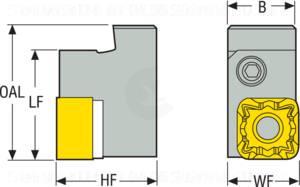

| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J20 | Technische Produktnummer | 02809907 |
| J21 | Identifizierende Bestellnummer | CT-PSANL3223-1911 |
| J3 | Firmenkennung | SO - Seco Tools |
| NSM | Normnummer Sachmerkmal | DIN4000-175 |
| BLD | Bildkennung | 7 |
| A2 | Funktionsbreite | 23 mm |
| A3 | Funktionslänge | 35 mm |
| A4 | Funktionshöhe | 32 mm |
| B5 | Gesamtlänge | 43 mm |
| D7 | Masse (Gewicht) | 0.2 kg |
| DIM | Indikator für Maßsystem | 0 |
| E1 | Einstellwinkel | 90 Grad |
| E4 | Orthogonalspanwinkel | -6 Grad |
| E5 | Neigungswinkel | -6 Grad |
| F1 | Schneidrichtung | L - links |
| F5 | Befestigungsart Schneidplatte | P - über Bohrung geklemmtt mit zylindrischer Bohrung |
| ISISO_A | Indikator für ISO-Schneidplatte Pos.A | 0 |
| J42 | Bezeichnung Schneidplatte | SN1911 |
| J7 | Datenträger | 0 - ohne Datenchip |
| Downloads |
|---|
| DIN4000 (XML) |
| DIN4000 - Container according to DIN26100 |
| DIN4000 (CSV) |
| ISO13399 (GTC) |
| Excel DIN4000 |
| Excel (ISO13399) |
| STEP |
| DXF |
