CSVTB10DR VP15TZ
Produktnummer:
MICSVTB10DR VP15TZ
Produktinformationen "CSVTB10DR VP15TZ"
turning_inserts |
||
|---|---|---|
| Geometrische Daten | ||
DIN |
Beschreibung |
Wert |
| J21 | Identifizierende Bestellnummer | CSVTB10DR VP15TZ |
| J3 | Firmenkennung | MI - Mitsubishi |
| NSM | Normnummer Sachmerkmal | DIN4000-77 |

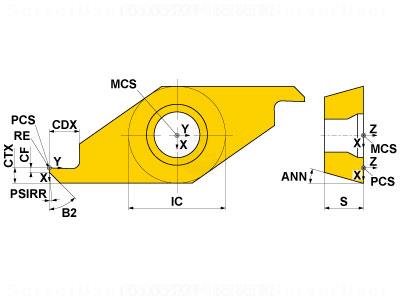

| BLD | Bildkennung | 4 |
| A1 | Profilform | 4 - Profilform 4 |
| A2 | Stechbreite, Nennmaß | 1 mm |
| A8 | Profiltiefe | 2.5 mm |
| B1 | Hauptschneidenwinkel rechts | 5 Grad |
| C6 | Eckenradius links | 0 mm |
| DIM | Indikator für Maßsystem | 6 |
| E1 | Normalfreiwinkel, Hauptschneide | 7 Grad |
| E7 | Schneidkörperführung | R - Rechts |
| G3 | Eingeschriebener Kreis | 6.35 mm |
| G7 | Schneidkantenhöhe | 2.38 mm |
| H3 | Schneidstoffbezeichnung des Herstellers | VP15TZ |
| Has3D | Generierte 3D Grafik | 0 |
